Каковы ключевые соображения при проектировании малозаметной линии сварки на деталях интерьера автомобиля, отлитых под давлением?
Линия сварного шва (или линия сшивки) образуется, когда два фронта расплава встречаются во время заполнения полости, создавая видимую линию и потенциальное механическое слабое место. В деталях салона автомобиля с поверхностями класса А (например, дверные панели, обшивка приборной панели, перчаточные ящики) линии сварных швов должны быть сведены к минимуму или сделаны невидимыми, чтобы удовлетворить эстетические требования и требования клиентов.
1. Ключевые аспекты проектирования малозаметных линий сварки
| Рассмотрение | Стратегия дизайна | Типичный параметр/эффект | Заявление в Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Расположение и номер ворот | Расположите заслонки так, чтобы переместить линии сварки в невидимые области или области с низким напряжением (например, ребра, углы или поверхности, покрытые сборкой). Используйте последовательный затвор клапана, чтобы исключить линии сварки. | Одинарные ворота: линия сварки исключена. Двойные ворота: линия сварки перемещается к краю или скрытой поверхности. Задержка последовательности ворот клапана: 0,1–0,5 с. | Наносится на формы дверных панелей British Land Rover, уменьшая видимые линии сварных швов на 90%. |

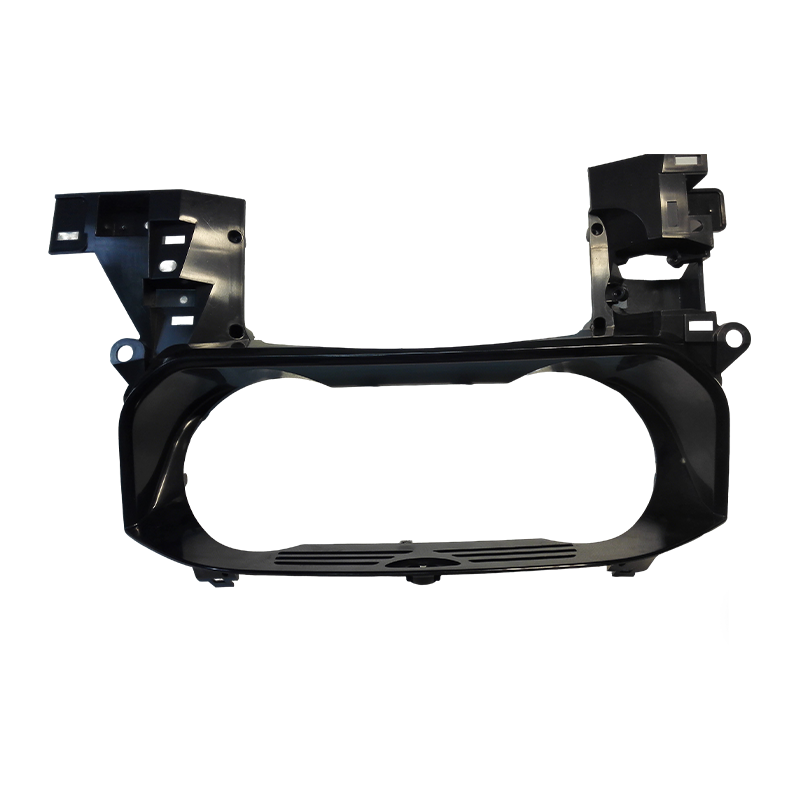

| Температура плавления и температура формы | Увеличьте температуру расплава, чтобы улучшить плавление фронта потока. Используйте высокую температуру формы (с помощью масляного или электрического нагрева) вблизи зоны сварного шва, чтобы замедлить замерзание кожицы. | Для ПК/АБС: температура плавления 260–280°С, форма 80–100°С. Для ПП EPDM-T20: температура плавления 220–240°С, форма 50–70°С. | Применяется в отделке приборной панели SAIC, обеспечивая прочность линии сварного шва >85 % от основного материала. |

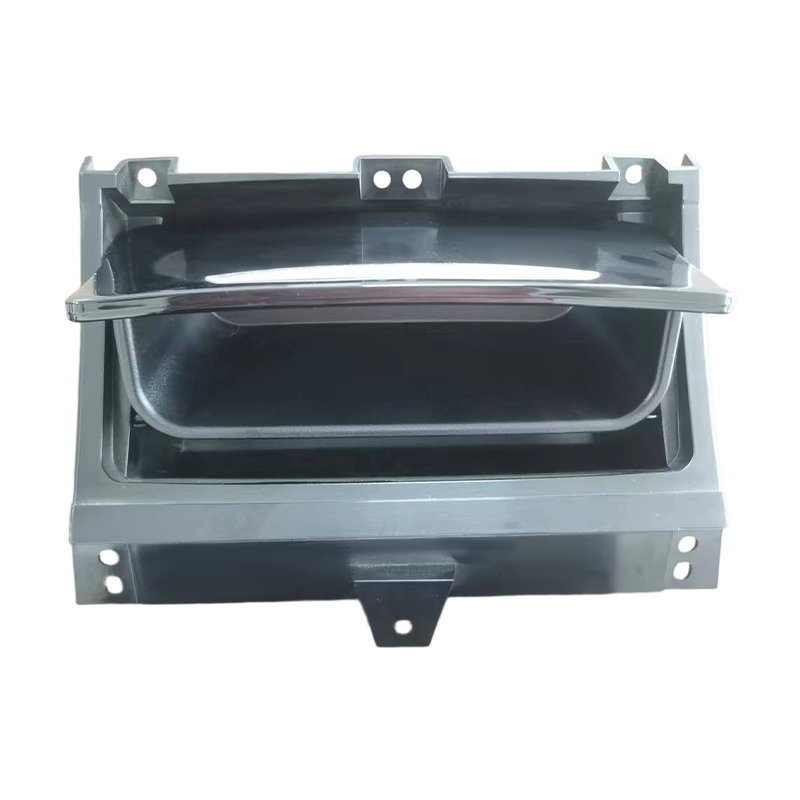

| Конструкция вентиляции | Добавьте глубокую вентиляцию (глубиной 0,02–0,04 мм) в месте сварки, чтобы обеспечить выход захваченного воздуха и летучих веществ и улучшить сварку. | Длина вентиляционного участка 3–5 мм, за которым следует рельефный канал глубиной 0,5–1,0 мм. Вакуумная помощь в критических зонах опционально. | Используется в формах для перчаточных боксов Changan, устраняет следы пригорания и снижает видимость линий сварки на 70%. |
| Скорость фронта течения расплава | Использование профилирование закачки : более низкая скорость непосредственно перед формированием линии сварки, чтобы обеспечить выход воздуха, затем более высокая скорость для ускорения сварки. | Типичный профиль: скорость 80 % для первых 95 % заполнения, затем скорость 60 % для 3 %, затем 100 % для последних 2 %. | Стандартная практика для всех видимых форм для салона автомобиля в Fanze T&M (Jiashan) Co., Ltd. |
| Переход толщины стенки детали | Избегайте резких изменений толщины вблизи линии сварного шва. Используйте постепенный переход (изменение толщины ≤30% на длину 10 мм), чтобы предотвратить колебания потока. | Соотношение толстый/тонкий ≤1,5:1. Радиус перехода ≥3 мм. | Разработан для окантовок загрузочных свай (PC/ASA) для компании ABB, благодаря чему линия сварки не видна при падающем свете. |
2. Типичные параметры материалов салона автомобиля с низкой сварной швом.
| Материал | Диапазон температур плавления (°C) | Диапазон температур пресс-формы (°C) | Рекомендуемая глубина вентиляционного отверстия (мм) | Уменьшение видимости линии сварного шва |
|---|---|---|---|---|
| ПК/АБС (например, Bayblend T65) | 260–280 | 80–100 | 0,02–0,03 | До 80% (с клапаном шиберным) |
| ПП EPDM-T20 (например, Hifax) | 220–240 | 50–70 | 0,03–0,04 | 60–75% |
| АБС (например, LG ABS HF380) | 230–250 | 60–80 | 0,02–0,04 | 50–65% |
| ПММА АСА (например, SABIC Cycoloy) | 250–270 | 70–90 | 0,02–0,03 | 85% (очень критично для глянцевых поверхностей) |
Примечание. Значения типичны для деталей салона автомобиля с требованиями к поверхности класса А и основаны на технологических возможностях IATF16949 и японских/немецких машинах для литья под давлением, используемых в Fanze T&M (Jiashan) Co., Ltd.
3. Часто задаваемые вопросы
Часто задаваемые вопросы 1: Можно ли полностью исключить линии сварки на внутренних деталях автомобиля? Что рекомендует Fanze T&M (Jiashan) Co., Ltd.?
А: Полное исключение возможно только в конструкциях с одним затвором, что может оказаться невозможным для больших или сложных деталей. Для большинства применений в салоне автомобиля целью является визуализация линий сварных швов. малозаметный (незаметно при скользящем свете или невооруженным глазом). Fanze T&M (Jiashan) Co., Ltd. рекомендует сочетание последовательность затворов клапанов, высокая температура пресс-формы и оптимизированная вентиляция . Для достижения наилучших результатов компания предлагает Пресс-форма для литья пластиковых деталей салона автомобиля решения, включающие анализ текучести пресс-формы для прогнозирования и изменения положения линий сварки перед резкой стали.
Часто задаваемые вопросы 2: Коррелирует ли прочность линии сварного шва с видимостью? Как компания Fanze T&M (Jiashan) Co., Ltd. обеспечивает прочность и внешний вид?
А: Да. Более заметная линия сварного шва обычно указывает на плохое проваривание, что снижает механическую прочность (до 30–80 % основного материала). Fanze T&M (Jiashan) Co., Ltd. использует следующие материалы для достижения низкой заметности и высокой прочности:
- Профилирование впрыска (медленно-быстро-медленно) для улучшения молекулярной взаимной диффузии.
- Горячий канал с клапанными затворами контролировать угол схождения фронта потока (цель >120°).

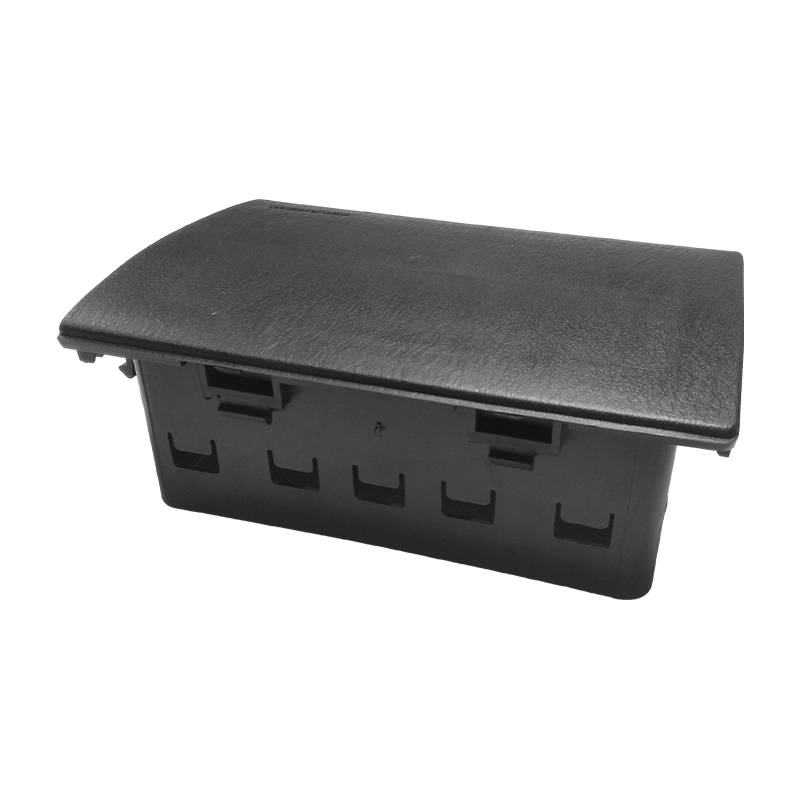

- Вакуумная вентиляция для важных деталей интерьера, связанных с безопасностью (например, чехлов подушек безопасности).
Компания успешно поставила такие решения для британских мотоциклов Land Rover и Triumph, соответствующие стандартам PV1200 (термоциклирование) и визуальному контролю.
Часто задаваемые вопросы 3: Какой опыт имеет компания Fanze T&M (Jiashan) Co., Ltd. в производстве форм для салона автомобиля, специально предназначенных для проектирования с низким уровнем сварных швов?
А: Компания Fanze T&M (Jiashan) Co., Ltd. была основана в 2005 году и специализируется на прецизионных литьевых формах и деталях для литья под давлением. В 2016 году компания переехала в парк Гуйгу, уезд Цзяшань, с полезной площадью завода 14 000 м² и штатом около 100 сотрудников. Компания владеет импортными станками с ЧПУ, электроэрозионными станками, тихоходными станками для резки проволоки и высокопроизводительным оборудованием для литья под давлением из Японии и Германии. Компания сертифицирована IATF16949. Конкретный опыт включает в себя:
- Кончено 50 проектов пресс-форм для салона автомобиля поставляется для SAIC, Changan и British Land Rover.
- Успешно уменьшена видимость линии сварного шва на Отделка приборной панели ПП EPDM от видимого (класс 3) до почти невидимого (класс 1 по ASTM D2457).
- Б/у Анализ плесени как стандартная практика для всех поверхностных частей класса А.
Компания придерживается политики качества «точность, высокая эффективность, качество литья» и получил высокую оценку отечественных и международных клиентов.
