Этот продукт относится к категории форм для функциональных деталей автомобильных конструкций, специально разработанных для формования механизмов переключения передач и окружающих компонентов внутреннего кронштейна. Поскольку эти кронштейны должны выдерживать механическое напряжение при переключении передач и нагрузку от жгутов проводов и панелей, при проектировании формы основное внимание уделяется обеспечению точности размеров и структурной прочности отливаемых деталей. Конструкция пресс-формы часто включает в себя технологии разнонаправленного вытягивания стержня и вставного формования для учета сложных геометрических особенностей и монтажных отверстий кронштейнов. Формовочные компоненты изготовлены из пресс-формы высокой жесткости, обработаны с помощью прецизионной механической обработки на станке с ЧПУ и термической обработки, что обеспечивает стабильность размеров полости во время длительного литья под высоким давлением и предотвращает деформацию продукта. Конструкция пресс-формы изготавливается по индивидуальному заказу на основе 3D-моделей, предоставленных заказчиком, в соответствии с международными стандартами литьевых форм и позволяет производить пластиковые детали с хорошими механическими свойствами, подходящими для последующих процессов термической клепки или сборки винтов.
Главная · Продукт · Пресс-форма для литья под давлением пластиковых деталей салона автомобиля · Пресс-форма для литья кронштейна переключения передач

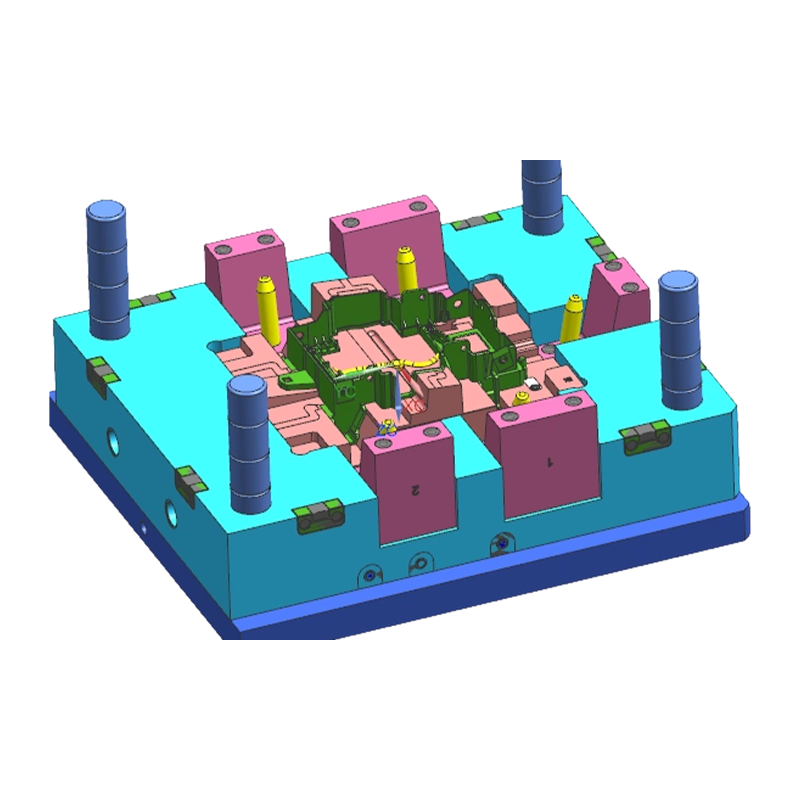

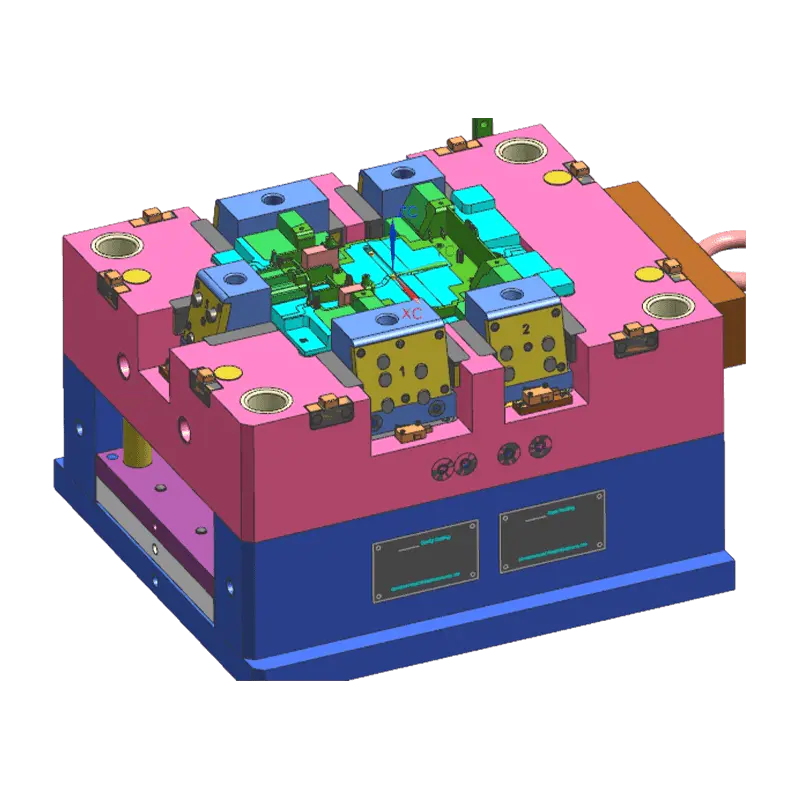

Оптом Пресс-форма для литья кронштейна переключения передач
- Обеспечение структурной целостности: Оптимизация литниковой системы и контуров охлаждения пресс-формы с учетом несущих характеристик кронштейна для эффективного снижения остаточных напряжений в формованной детали, предотвращения коробления после формования и обеспечения устойчивости конструкции после сборки.
- Подходит для точного управления: Использование электроэрозионной обработки с медленной проволокой и процессов прецизионного шлифования для критических участков пресс-формы для строгого контроля допусков размеров монтажных отверстий, защелок и позиционирующих стоек, обеспечивая точную посадку между кронштейном и механизмом перемещения или декоративными панелями.
- Стандартизированные экспортные спецификации: Проектирование и производство пресс-форм соответствуют международным стандартам, таким как DIN и HASCO. В ключевых компонентах используются стандартные детали, что упрощает обслуживание и замену запасных частей для зарубежных клиентов, что снижает затраты на техническое обслуживание в течение жизненного цикла.
- Возможность доставки на уровне компонентов: Предоставление услуг по производству литья под давлением и постобработке, поддержка заливки металлических вставок в расплав, сварка пластика и окончательная сборка, удовлетворение потребностей клиентов в комплексных закупках.
- Молдинг сложной геометрии: Форма способна обрабатывать сложные конструкции, такие как выточки и плотно расположенные ребра жесткости. Механизм извлечения из формы надежно спроектирован таким образом, чтобы обеспечить плавное формование без повреждения внешнего вида изделия.
- Материал Property Adaptation: Подходит для конструкционных пластиков, таких как армированный стекловолокном PA66, POM и PC/ABS. Формованные детали обладают износостойкостью, усталостной прочностью и устойчивостью к высоким температурам, что позволяет использовать их в салоне автомобиля.
- Характеристики обработки поверхности: Поверхность продукта может быть глянцевой или текстурированной в зависимости от требований, что соответствует эстетическим стандартам интерьера, обеспечивая при этом соответствие цвета и текстуры другим компонентам интерьера.
- Стабильность массового производства: Пресс-форма обеспечивает стабильный производственный цикл с широким окном обработки, подходящий для непрерывного производства в больших объемах. Время цикла впрыска и производительность были проверены посредством испытаний.

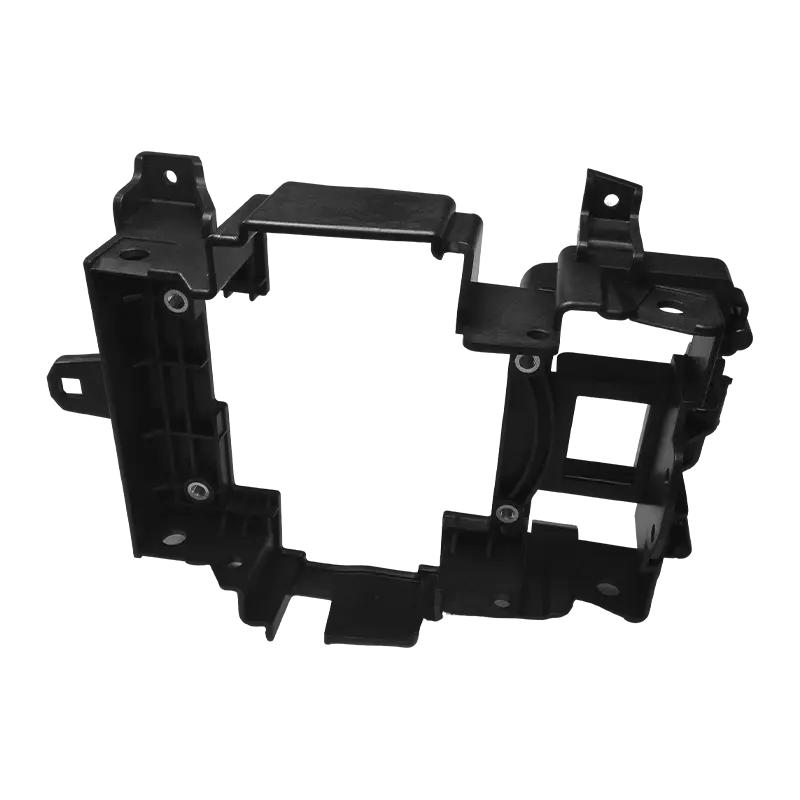

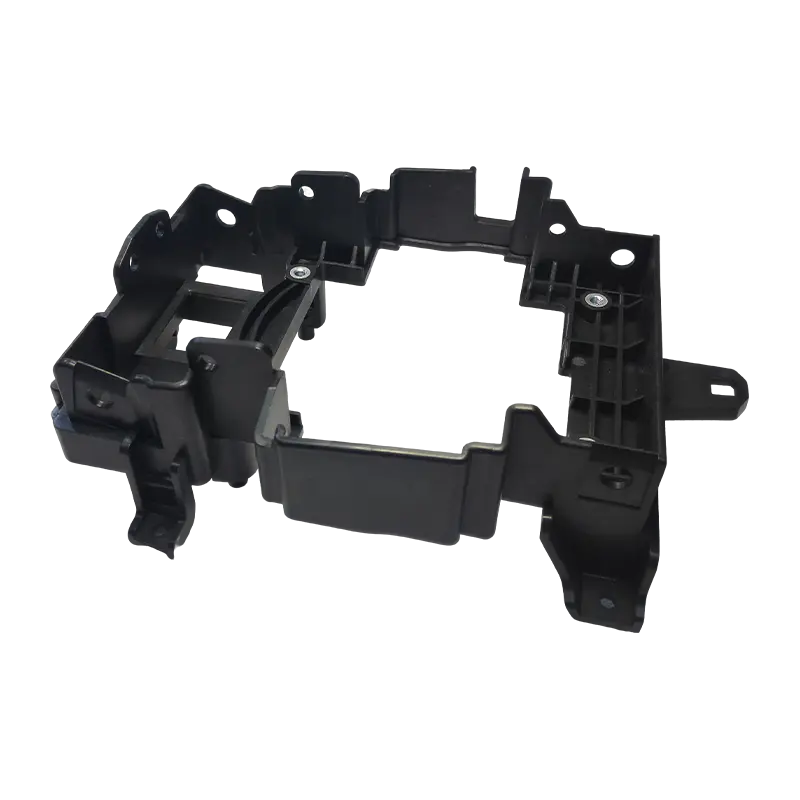

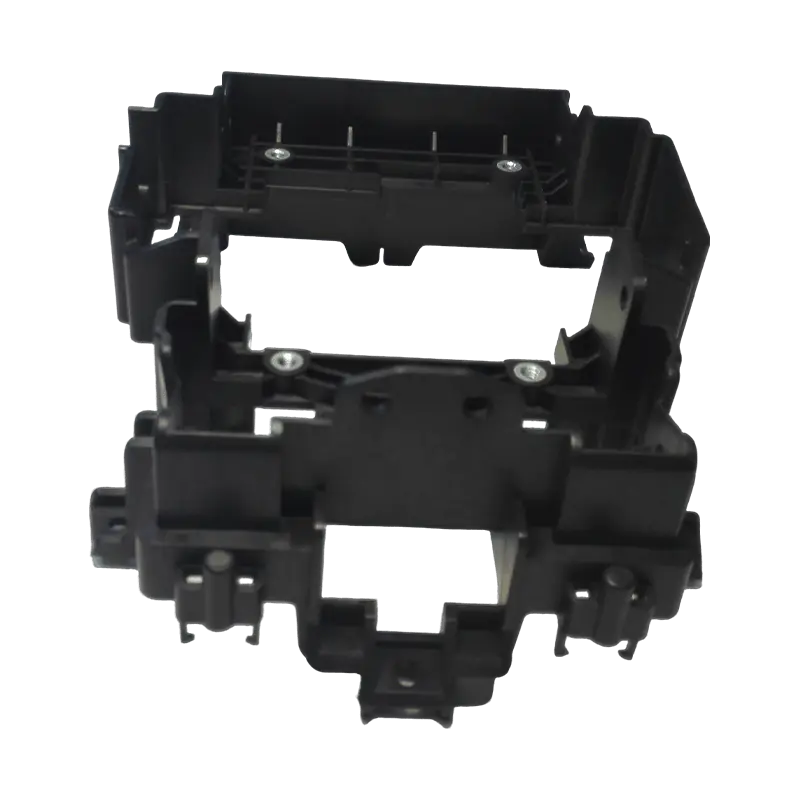

- Механизм переключения коробки передач: Используется для изготовления базовых кронштейнов рукояток ручного/автоматического переключения передач и направляющих кронштейнов рычага переключения передач.
- Система рулевой колонки: Применяется для форм для кронштейнов кожуха рулевой колонки и кронштейнов крепления комбинированного переключателя.
- Центральная консоль в сборе: Используется для литья под давлением внутренних каркасов центральной консоли и кронштейнов крепления функциональных частей.
- Поставка автозапчастей: Поставка пресс-форм и компонентов для литья под давлением OEM-стандартов для производителей автомобилей и поставщиков первого уровня.
Деформация в основном вызвана неравномерным охлаждением или напряжением молекулярной ориентации. На этапе проектирования пресс-формы мы используем программное обеспечение для анализа текучести пресс-формы для моделирования процессов упаковки и охлаждения, дифференцированно проектируя контуры охлаждения. Мы применяем специальные меры охлаждения на стыке толстых и тонких стенок и внедряем конструкцию компенсации деформации (антидеформационная обработка) для эффективного контроля плоскостности и прямолинейности после формования.
В пресс-форме используются прецизионные механизмы позиционирования вставок и предусмотрены разумные размеры (охватывающие размеры) в конструкции. В процессе впрыска мы оптимизируем давление и скорость впрыска, чтобы предотвратить воздействие расплава на вставки и их смещение. Кроме того, металлические вставки предварительно нагреваются для улучшения сцепления с пластиковой подложкой, обеспечивая безопасность и надежность вставок.
Благодаря более чем 15-летнему опыту экспорта пресс-форм наши проектные чертежи и спецификации полностью стандартизированы. Марки сталей пресс-форм, показатели твердости при термообработке и характеристики принадлежностей соответствуют стандартам DIN. Мы также предоставляем подробные руководства по обслуживанию пресс-форм и списки запасных частей, что позволяет клиентам выполнять стандартизированные операции по техническому обслуживанию на месте.
| Размеры продукта | 170*250*98 |
| Материал продукта | ПА6 ГФ30 |
| Цена продукта | 1,2 доллара США |
| Срок поставки продукта | 30 дней |
| Цена пресс-формы | 20 000 долларов США |
| Время изготовления пресс-формы | 45 дней |
| Условия доставки | FOB Шанхай |
| Условия оплаты | Т/Т |
| Материал пресс-формы | 1.2344 |
| Методы тестирования | ШМ |
| Срок службы пресс-формы | 500 тыс. |
| Гарантийный срок | 12 месяцев |
Получить цену
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China Пресс-форма для литья кронштейна переключения передач Suppliers and Wholesale Пресс-форма для литья кронштейна переключения передач Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
На нашем предприятии площадью 14 000 м², расположенном в Цзяшане, провинция Чжэцзян, используется высокопроизводительное японское и немецкое оборудование (ЧПУ, электроэрозионная обработка, проволочная резка) для обеспечения полной цепочки услуг: исследования и разработки, изготовление пресс-форм, литье под давлением, печать и сборка. Сертифицированные IATF16949, мы специализируемся на автомобильных интерьерах, новых зарядных устройствах и бытовой технике. Сотрудничая с мировыми лидерами, такими как Land Rover, SAIC и ABB, мы экспортируем продукцию по всему миру, обеспечивая качество благодаря передовым технологиям и экспертному управлению.
