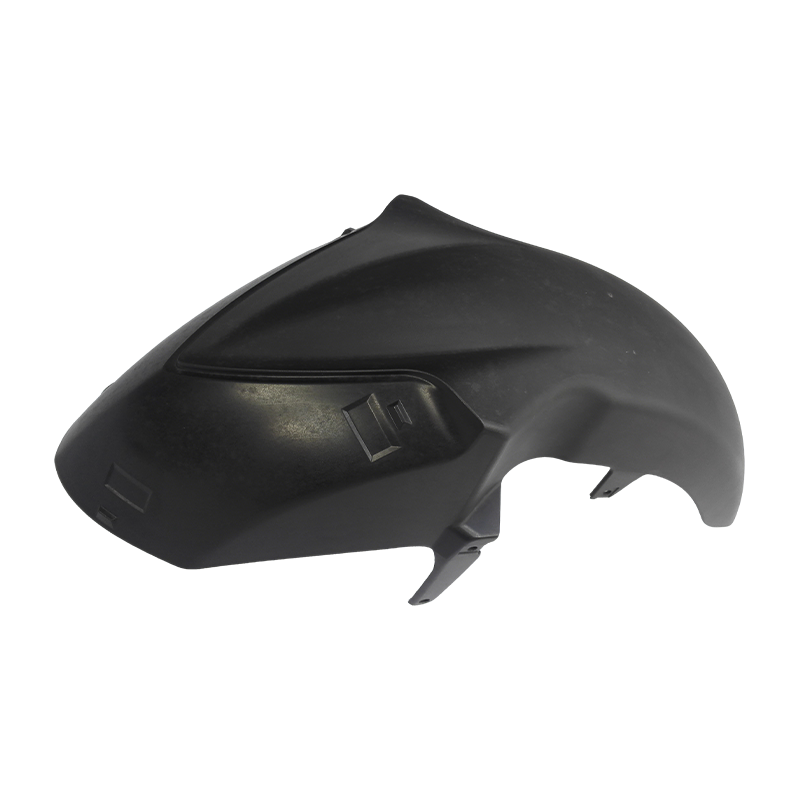

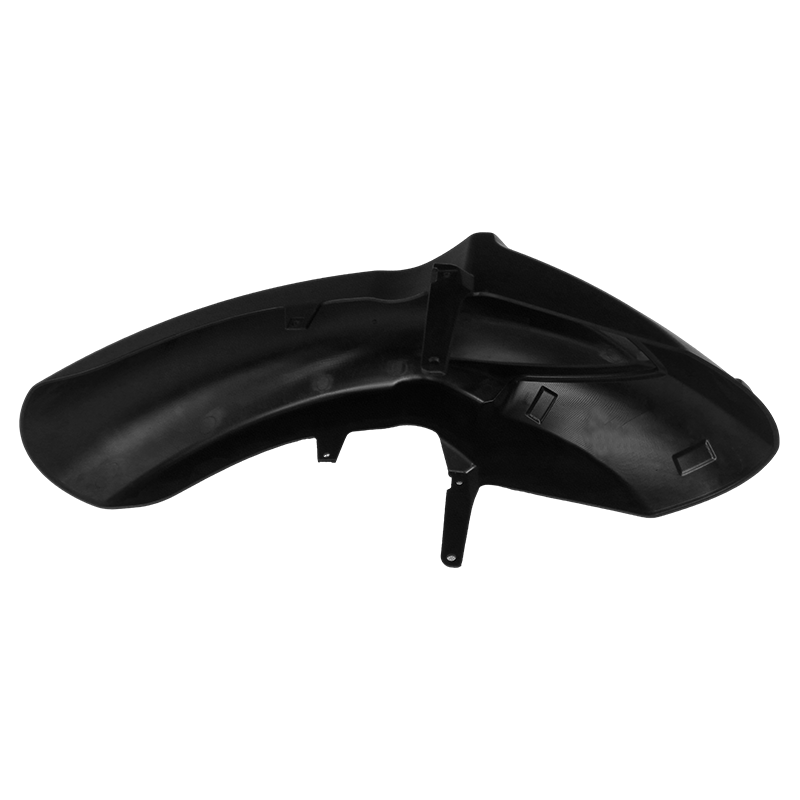

Пресс-форма для литья переднего брызговика мотоцикла

Основные преимущества

• Возможность формования изогнутой поверхности: Навык работы с дугообразными конструкциями большой кривизны. Точная конструкция линии разъема обеспечивает плавные, ровные внешние линии и равномерный зазор с шиной.
• Гарантия устойчивости к атмосферным воздействиям: При проектировании пресс-форм полностью учитываются изменения усадки и требования к устойчивости к ультрафиолетовому излучению для пластиковых материалов, подвергающихся воздействию внешних факторов, что гарантирует устойчивость деталей к выцветанию и деформации во время длительного использования.
• Структурная интеграция: Ползунки и подъемные механизмы интегрированы в форму, образуя такие элементы, как монтажные кронштейны, ребра жесткости и зажимы жгутов проводов, в виде одной детали, что сокращает последующие этапы сборки.
• Прочность формы: В критических зонах формования используется износостойкая сталь с азотированной обработкой, позволяющая противостоять истиранию материалов, армированных стекловолокном, и долговременному массовому производству.

Особенности продукта

• Прецизионная конструкция линии разъема: Точность подгонки линии разъема контролируется в пределах 0,02 мм, чтобы избежать заусенцев во время зажима и обеспечить плавные и естественные внешние линии.
• Управление изогнутой поверхностью: Поверхности полостей обрабатываются с использованием высокоточного 5-осевого ЧПУ, чтобы обеспечить плавные переходы кривизны и равномерный зазор шины.

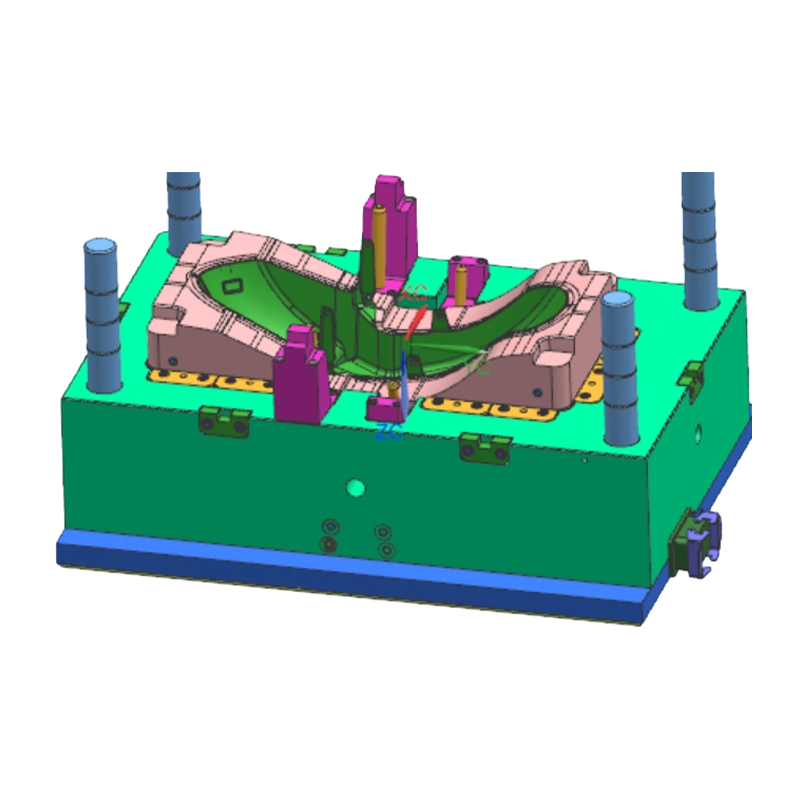

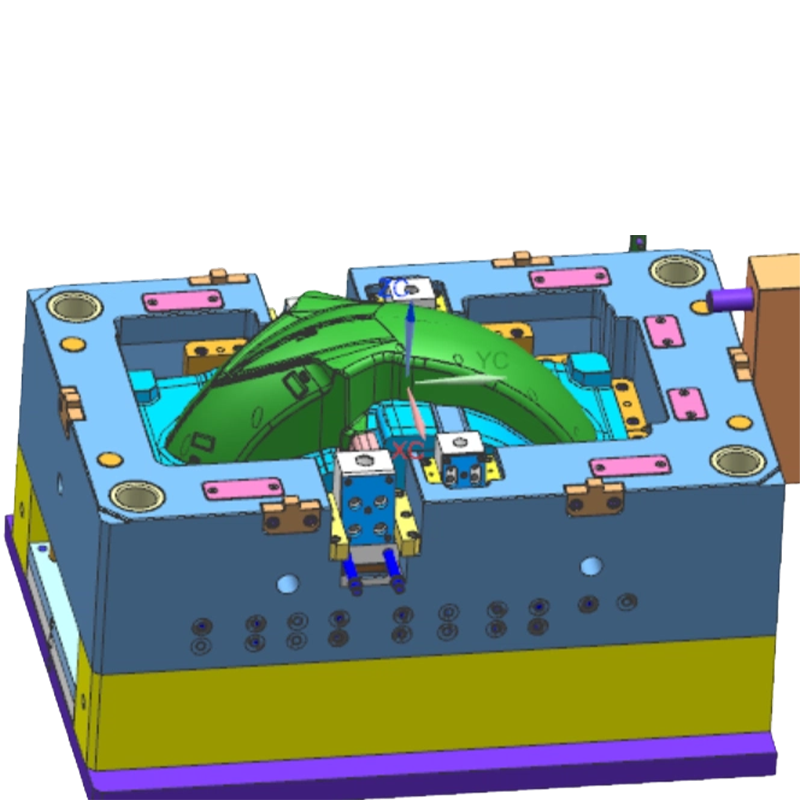

• Интегрированная конструкция механизма: Пресс-форма объединяет механизмы ползуна и подъемника для формирования сложных элементов, таких как боковые монтажные отверстия, ребра жесткости и защелки.
• Оптимизированная система охлаждения: Конформные каналы охлаждения разработаны с учетом толщины стенки детали, что позволяет эффективно контролировать время цикла и минимизировать коробление.
• Размещение системы вентиляции: Прецизионные вентиляционные канавки расположены на концах изогнутых участков и у оснований ребер, чтобы предотвратить короткие выстрелы или ожоги, вызванные захватом газа.

Приложения

Эта форма в основном используется в производстве мотоциклов для изготовления компонентов передних крыльев для различных мотоциклов с бензиновым и электрическим двигателем. Он применим к уличным велосипедам, спортивным велосипедам, внедорожным велосипедам, круизерам и скутерам, поставляемым производителям мотоциклов и поставщикам первого уровня.

Распространенные проблемы и решения

• Проблема: Следы раковин или деформация на изогнутых участках поверхности.
  Решение: Оптимизируйте расположение ворот и удерживающее давление с помощью анализа текучести пресс-формы; спроектировать конформное охлаждение для равномерной температуры; оптимизировать расчет толщины стенок, чтобы избежать локальных толстых участков.
• Проблема: Недостаточная прочность или поломка в местах крепления кронштейна.
  Решение: Оптимизировать конструкцию ребер в местах расположения кронштейнов; увеличить местное охлаждение в соответствующих областях формы, чтобы обеспечить правильную кристаллизацию материала; выберите подходящие армированные пластиковые материалы.
• Проблема: Следы текучести или струи на поверхности детали.
  Решение: Оптимизируйте тип и расположение ворот, используя веерные или подводные ворота; отрегулируйте скорость впрыска и температуру формы, чтобы обеспечить плавное заполнение расплавом.

Важные соображения

• Прежде чем проектировать пресс-форму, предоставьте полные трехмерные данные о переднем крыле мотоцикла, четко определив расположение точек крепления и требования к зазору между шинами.
• Точно укажите марку пластикового материала и добавки (например, УФ-стабилизаторы, содержание стекловолокна) для определения усадки и оценки выбора стали.
• Регулярно очищайте от остатков масла и мусора области ползуна и штифта выталкивателя, чтобы обеспечить плавную работу механизма выталкивания.
• Нанесите антикоррозийную обработку на полости и направляющие во время хранения формы.

Вопрос: 10. Если я хочу разработать продукт, содержащий детали, отлитые под давлением, какую помощь вы можете оказать?

Мы можем предоставить полную поддержку, начиная от анализа разработки продукта и проектирования конструкции до изготовления пресс-форм, объемного литья под давлением, печати и сборки. Мы можем сотрудничать с клиентами на ранних стадиях разработки продукта, чтобы оптимизировать конструкции для снижения затрат и повышения технологичности.

Вопрос: 9. Какова политика качества компании?

Компания всегда придерживается политики качества «Точность, высокая эффективность, качество ковки» и стремится предоставлять клиентам высококачественные услуги благодаря передовым технологиям и отличной управленческой команде.

Вопрос: 8.Каковы ваши конкурентные преимущества по сравнению с другими предприятиями по производству пресс-форм?

Наши преимущества заключаются в сочетании сингапурской технологии прецизионных форм, передового производственного оборудования (многочисленный импортный станок с ЧПУ и литьевого формования), комплексного комплексного производственного процесса (от проектирования до сборки) и строгой системы управления качеством, сертифицированной IATF 16949.

Вопрос: 7.Кто ваши основные клиенты и в какие регионы экспортируется продукция?

Мы установили хорошие отношения сотрудничества с известными компаниями, включая британские Land Rover и Triumph Motorcycles, отечественные SAIC, Changan, зарядные станции ABB и японскую Tiger Corporation. Наша продукция экспортируется в такие страны, как Япония, Европа и США.
