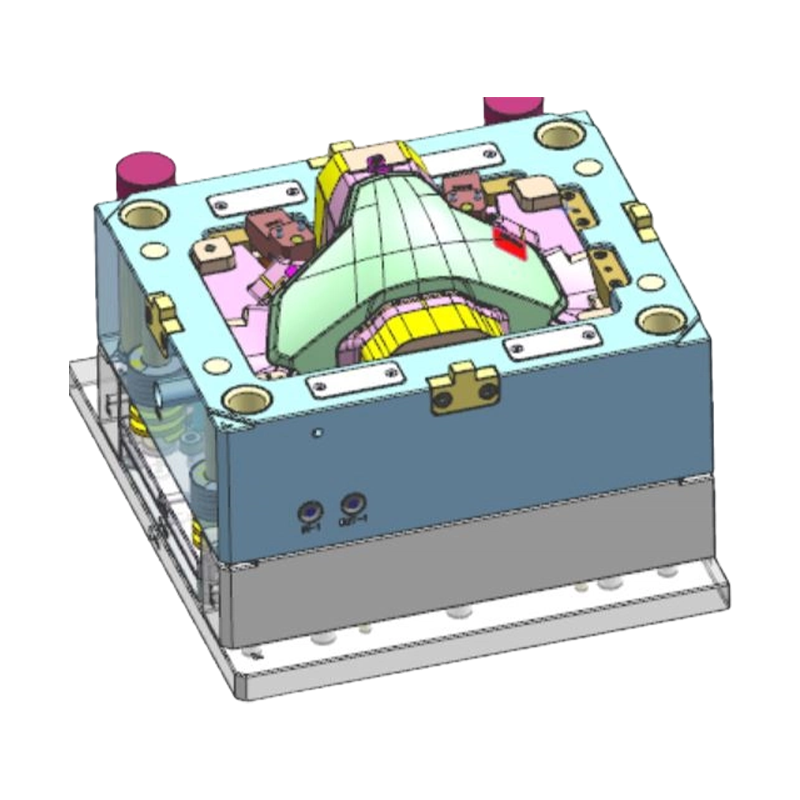

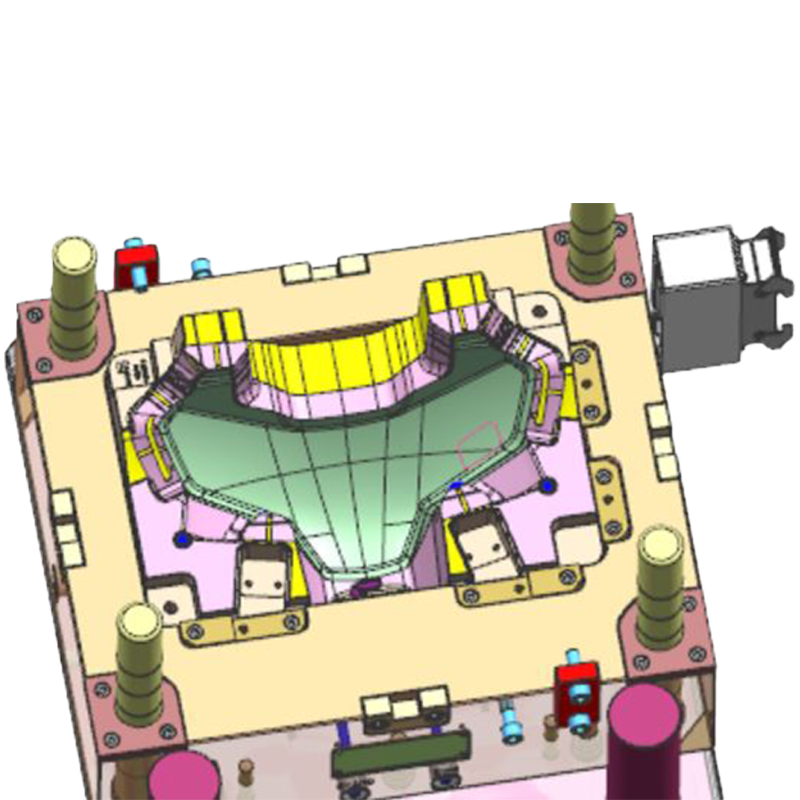

Пресс-форма для литья линз для фар мотоцикла

Основные преимущества

• Прозрачность оптического класса: Полость формы подвергается высокоскоростной полировке до блеска, в результате чего шероховатость поверхности Ra составляет менее 0,012 мкм, что гарантирует формование ПК-материала без следов растекания и помутнения, что соответствует стандартам оптического пропускания.
• Прецизионное копирование оптической поверхности: На основе предоставленных заказчиком оптических цифровых моделей высокоточная обработка с ЧПУ и технология электроэрозионной обработки используются для точного воспроизведения рисунка Френеля или текстуры распределения света на поверхности линзы.
• Технология контроля внутреннего стресса: Оптимизирует расположение литников и скорость наполнения за счет анализа текучести пресс-формы в сочетании с последовательным управлением створок клапана, чтобы свести к минимуму внутреннее напряжение и предотвратить побеление или растрескивание под напряжением.
• Конструкция теплового баланса пресс-формы: Разработанный с учетом характеристик высокотемпературного формования поликарбоната, эффективный контур нагрева/охлаждения обеспечивает равномерную температуру формы и уменьшает неравномерную усадку и двойное лучепреломление, вызванное изменениями температуры.

Особенности продукта

• Зеркальнополированные полости: Полости и стержни изготавливаются из высококачественной литейной стали (например, S136 или 2403), подвергающейся вакуумной термообработке и криогенной обработке с последующей зеркальной полировкой для обеспечения прозрачной и безупречной поверхности детали.
• Прецизионные оптические вставки: В зоне распределения света используется сменная оптическая вставка для легкой оптической регулировки и обслуживания. Точность обработки пластины контролируется в пределах ±0,005 мм.
• Система горячего бегуна: Оснащен горячеканальной системой клапанного типа, позволяющей последовательно управлять клапанами, устраняя линии сварных швов и обеспечивая безупречную оптическую поверхность.
• Конструкция системы вентиляции: Прецизионные вентиляционные каналы расположены по краям оптической поверхности и в зоне окончательного заполнения для предотвращения запотевания или коротких выбросов, вызванных застоем газа.
• Защита системы выброса: Большая выталкивающая пластина и конструкция многоточечного выброса в сочетании с контролем скорости выброса предотвращают появление следов или царапин во время выброса прозрачных деталей.

Приложения

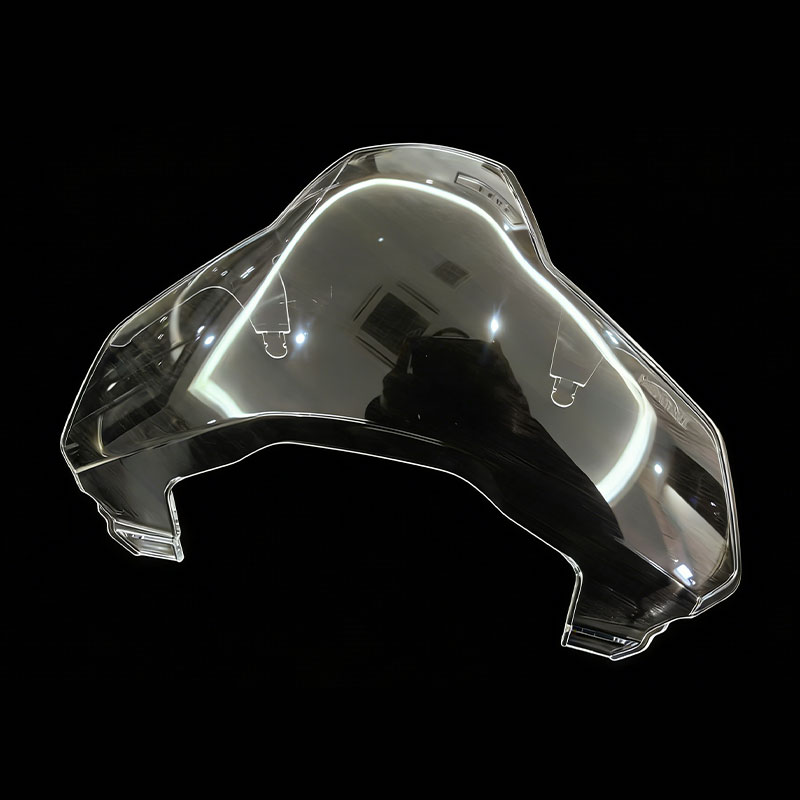

Эта форма в основном используется в системах освещения мотоциклов для изготовления прозрачных линз фар для различных мотоциклов с бензиновым и электрическим двигателем. Подходит для уличных велосипедов, спортивных велосипедов, круизеров, приключенческих велосипедов и скутеров. Он поставляет OEM-производителям мотоциклов и поставщикам систем освещения уровня 1.

Распространенные проблемы и решения

• Проблема: На поверхности линзы появляются следы текучести или рябь.
• Решения: Увеличение температуры формы и плавления; оптимизировать расположение и размер ворот; отрегулируйте скорость впрыска, используя многосегментный профиль впрыска.
• Проблема: Внутри линзы появляются пузыри или черные пятна.
• Решения: Проверить сухость материала (материал ПК необходимо высушить до влажности не более 0,02%); удалить отложения материала в цилиндре и горячеканальной системе; увеличить противодавление.
• Проблема: Во время выталкивания на поверхности линзы появляются царапины или следы выталкивателя.
• Решение: Оптимизировать угол наклона и положение выталкивателя; увеличьте площадь выброса или используйте эжекторную пластину; распылите разделительный состав на поверхность полости (проверьте его влияние на светопропускание).
• Проблема: В оптической области возникает двулучепреломление под напряжением.
• Решение: Оптимизация кривых давления наполнения и выдержки посредством анализа текучести пресс-формы; уменьшить силу зажима и удерживающее давление; оптимизировать конструкцию системы охлаждения для достижения равномерного охлаждения.

Важные соображения:

• Прежде чем проектировать пресс-форму, предоставьте полные оптические 3D-данные для линз автомобильных фар, четко определяя площадь оптической поверхности, требования к распределению света и стандарты внешнего вида.
• Точно укажите марку материала ПК и добавки (например, УФ-стабилизаторы), чтобы задать усадку и определить параметры процесса.
• При хранении и транспортировке формы поверхность полости должна быть антикоррозийной и покрыта защитной пленкой; избегайте контакта с оптической поверхностью.
• Регулярно проверяйте точность контроля температуры горячеканальной системы и последовательность задвижек клапана, чтобы обеспечить стабильность формования оптической поверхности.
• Производство прозрачных деталей должно осуществляться в чистой среде (рекомендуется чистое помещение класса 10 000 или выше), чтобы предотвратить возникновение дефектов внешнего вида из-за загрязнения пылью.

Вопрос: 10. Если я хочу разработать продукт, содержащий детали, отлитые под давлением, какую помощь вы можете оказать?

Мы можем предоставить полную поддержку, начиная от анализа разработки продукта и проектирования конструкции до изготовления пресс-форм, объемного литья под давлением, печати и сборки. Мы можем сотрудничать с клиентами на ранних стадиях разработки продукта, чтобы оптимизировать конструкции для снижения затрат и повышения технологичности.

Вопрос: 9. Какова политика качества компании?

Компания всегда придерживается политики качества «Точность, высокая эффективность, качество ковки» и стремится предоставлять клиентам высококачественные услуги благодаря передовым технологиям и отличной управленческой команде.

Вопрос: 8.Каковы ваши конкурентные преимущества по сравнению с другими предприятиями по производству пресс-форм?

Наши преимущества заключаются в сочетании сингапурской технологии прецизионных форм, передового производственного оборудования (многочисленный импортный станок с ЧПУ и литьевого формования), комплексного комплексного производственного процесса (от проектирования до сборки) и строгой системы управления качеством, сертифицированной IATF 16949.

Вопрос: 7.Кто ваши основные клиенты и в какие регионы экспортируется продукция?

Мы установили хорошие отношения сотрудничества с известными компаниями, включая британские Land Rover и Triumph Motorcycles, отечественные SAIC, Changan, зарядные станции ABB и японскую Tiger Corporation. Наша продукция экспортируется в такие страны, как Япония, Европа и США.
