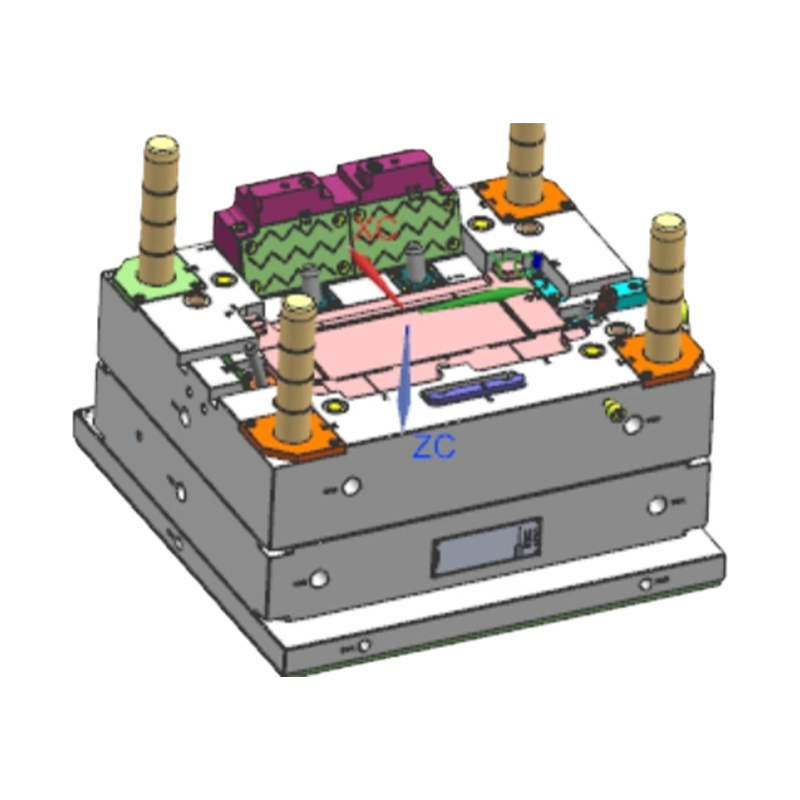

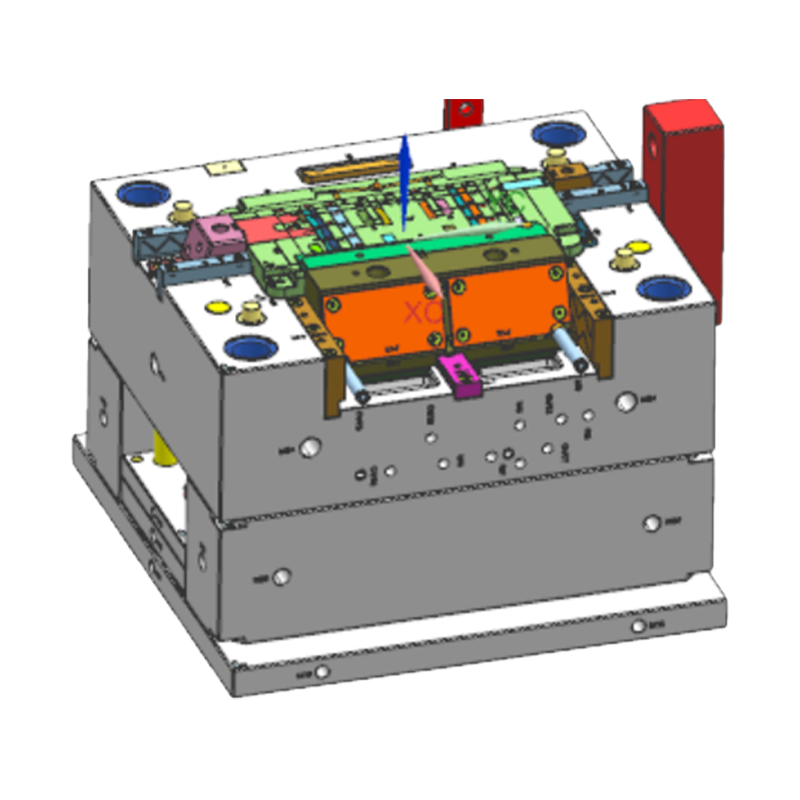

Детали пресс-формы для задней крышки принтера

Технические характеристики продукта

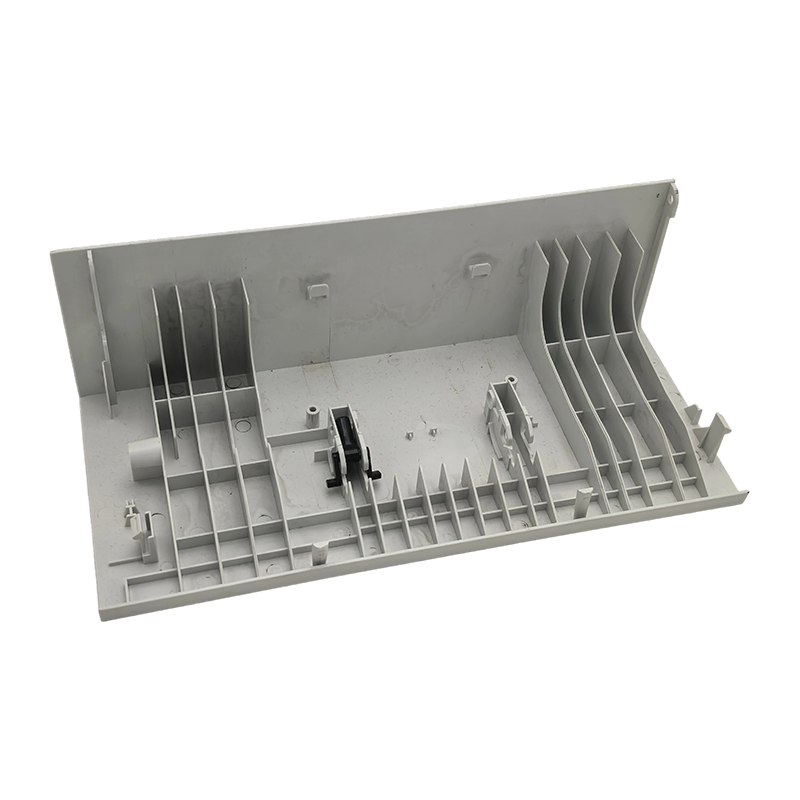

Задняя крышка принтера

• Совместимые материалы: Огнестойкий АБС-пластик (UL94 V0), сплав ПК/АБС — сочетание огнестойкости и ударопрочности.
• Структурные особенности: Тонкостенный корпус большой площади с вентиляционными отверстиями, интерфейсными вырезами, отверстиями для прохождения бумаги и монтажными конструкциями с защелкивающимися/винтовыми выступами.
• Точность размеров: Зазоры между боковыми панелями и днищем строго контролируются; Положения линий разъема устанавливаются в соответствии с требованиями сборки
• Поверхностная обработка: Травление текстуры (стандарты VDI/MoldTech) или окраска; поверхность без видимых раковин, линий сварки и следов течения
• Конфигурация сборки: Комбинированное крепление Snapfit и винтовой втулкой; поддержка требований к конструкции быстрого выпуска
• Цвет: Литье под давлением в соответствии с цветовым кодом, указанным заказчиком; поддержка цвета натуральной смолы или смешивания маточной смеси

Пластиковые компоненты принтера (общие характеристики)

• Совместимые материалы: АБС, ПК/АБС, ПП, УПП, огнестойкий АБС/ПК (UL94 V0/V2)
• Типы деталей: Внешние панели корпуса, функциональные детали конструкции, направляющие для бумаги, крышки отсеков для картриджей, рамки панели управления, внутренние опоры конструкции.
• Типы пресс-форм: Одно-/многорезервный с механизмами выброса ползуна и подъемника; поддерживаются горячеканальные системы
• Поверхностная обработка: Травление текстуры, зеркальная полировка, обработка поверхности основной краской — наносится в соответствии с классификацией внешнего вида детали.
• Размерный допуск: Допуски на внешний вид сопрягаемых поверхностей согласно чертежам; Равномерность толщины стенок тонкостенных деталей строго контролируется
• Вторичные процессы: Ультразвуковая сварка, сборка Snapfit, нанесение этикеток и сборка готовых компонентов из нескольких частей.
• Сертифицированные материалы: Сырье с сертификацией UL, RoHS и SGS доступно с сопроводительной тестовой документацией.

Области применения
Задняя крышка принтераs and Plastic Components:

• Задние крышки корпуса струйного принтера, задние ограничители лотка для бумаги и крышки отсека для картриджей.
• Крышки задней дверцы лазерного принтера, крышки доступа к тракту подачи бумаги и дверцы отсека для картриджей с тонером
• Крышки сканера многофункционального принтера (МФУ), крышки устройства подачи бумаги АПД и боковые панели
• Корпус принтера этикеток и принтера штрих-кодов, а также крышки отсеков для носителя
• Крышки панелей корпуса широкоформатного плоттера и конструктивные детали отсека для рулонного носителя
• Панели корпуса 3D-принтера, крышки механизма подачи нити и панели корпуса электроники.

Часто задаваемые вопросы и технические аспекты
Вопрос 1. Задняя крышка принтера имеет большую площадь поверхности и значительно деформируется после формования. Как это решить?
Деформация больших тонкостенных защитных панелей является распространенной проблемой при литье под давлением корпуса принтера, вызванной неравномерным охлаждением, вызывающим неравномерную усадку детали, несбалансированным потоком заполнения из-за неоптимального размещения литника и анизотропными характеристиками усадки материала. Контрмеры включают в себя: CAE-анализ потока пресс-формы во время проектирования пресс-формы для оптимизации количества и размещения литников для сбалансированного заполнения; конформная конструкция канала охлаждения для улучшения равномерности охлаждения; геометрия предварительной компенсации, встроенная в поверхности полостей пресс-формы; и выбор малоусадочных изотропно-модифицированных марок АБС. Итерационные испытания пресс-формы Т1 и Т2 проводятся до тех пор, пока коробление не окажется в пределах допуска на плоскостность чертежа.
Вопрос 2. На внешних поверхностях принтера появляются сварные линии. Как их можно улучшить?
Линии сварного шва образуются в точках схождения фронта расплава и не могут быть полностью устранены в тонкостенных деталях, отлитых под давлением. Меры по улучшению включают в себя: изменение положения ворот так, чтобы линии сварки направлялись на невидимые участки, такие как внутренние поверхности или скрытые зоны; повышение температуры формы и температуры расплава для улучшения качества плавления расплава в точках схождения; оптимизация местной вентиляции в местах сварки для уменьшения улавливания газа, что увеличивает видимость линии сварки; и нанесение текстурного травления на внешние поверхности для визуальной маскировки остаточных следов линий сварных швов за счет диффузии рисунка поверхности.
Вопрос 3. К зазорам при установке пластиковых компонентов принтера предъявляются строгие требования — как обеспечивается постоянство размеров?
Требования к зазору при посадке сборки принтера обычно предусматривают допуски ±0,3 мм или меньше между сопрягаемыми пластиковыми компонентами. Меры по обеспечению соответствия размеров включают в себя: высокоточную обработку на станках с ЧПУ и электроэрозионную обработку размеров полости формы; завершить первичную проверку изделия (FAI) и протоколы производственной проверки с полной или выборочной проверкой критических размеров; Статистический контроль процесса (SPC), применяемый к ключевым параметрам процесса впрыска для мониторинга отклонений процесса; и периодические проверки размеров полости пресс-формы с быстрым ремонтом при обнаружении износа.
Вопрос 4. Программы изготовления пластиковых компонентов для принтеров включают в себя множество инструментов для изготовления пресс-форм. Как осуществляется управление параллельным ходом разработки?
Для программ разработки полных комплектов пластиковых компонентов принтера мы применяем подход к управлению проектами, создавая для клиента единый график разработки пресс-форм, в котором определяются основные этапы заморозки проекта, сроки поставки стали, графики механической обработки и планы испытаний пресс-форм для каждого инструмента. Для взаимозависимых по размеру деталей, таких как задняя крышка и боковые панели, запланированы одновременные испытания пресс-формы для проверки соответствия сборки, что позволяет избежать задержек при проверке, вызванных неравномерностью комплектации оснастки. Клиенты получают регулярные отчеты о ходе работы, отслеживающие статус разработки каждой пресс-формы.
Вопрос 5. Требуют ли пластиковые компоненты принтера специальных сертификатов безопасности и как сочетаются материалы?
Офисные принтеры, продаваемые на европейских рынках, обычно требуют сертификации CE, охватывающей Директиву по низкому напряжению (LVD) и Директиву по электромагнитной совместимости (EMC), при этом материалы пластиковых компонентов подчиняются требованиям ограничения содержания веществ RoHS и требованиям к огнестойкости UL94. Мы поставляем сертифицированное сырье в соответствии с сертификационными требованиями, указанными заказчиком, и предоставляем отчеты об испытаниях материалов SGS, сертификационную документацию UL Yellow Card и декларации соответствия RoHS при поставке для поддержки документации по сертификации продукции для клиентов.

Q: 10. Если я хочу разработать продукт, содержащий детали, отлитые под давлением, какую помощь вы можете оказать?

Мы можем предоставить полную поддержку, начиная от анализа разработки продукта и проектирования конструкции до изготовления пресс-форм, объемного литья под давлением, печати и сборки. Мы можем сотрудничать с клиентами на ранних стадиях разработки продукта, чтобы оптимизировать конструкции для снижения затрат и повышения технологичности.

Q: 9. Какова политика качества компании?

Компания всегда придерживается политики качества «Точность, высокая эффективность, качество ковки» и стремится предоставлять клиентам высококачественные услуги благодаря передовым технологиям и отличной управленческой команде.

Q: 8.Каковы ваши конкурентные преимущества по сравнению с другими предприятиями по производству пресс-форм?

Наши преимущества заключаются в сочетании сингапурской технологии прецизионных форм, передового производственного оборудования (многочисленный импортный станок с ЧПУ и литьевого формования), комплексного комплексного производственного процесса (от проектирования до сборки) и строгой системы управления качеством, сертифицированной IATF 16949.

Q: 7.Кто ваши основные клиенты и в какие регионы экспортируется продукция?

Мы установили хорошие отношения сотрудничества с известными компаниями, включая британские Land Rover и Triumph Motorcycles, отечественные SAIC, Changan, зарядные станции ABB и японскую Tiger Corporation. Наша продукция экспортируется в такие страны, как Япония, Европа и США.
